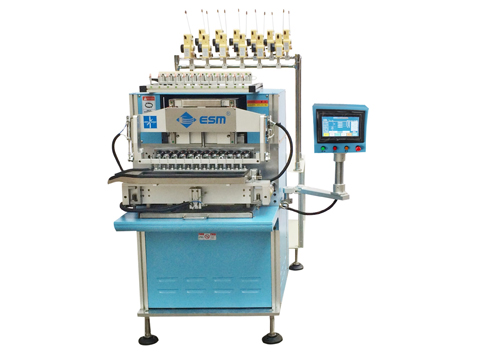

注：本图片仅供参考
产品系列：
本机型系列型号: 12轴(E-3512)标准、10轴（E-3510）、8轴（E-3508）。
产品特点：
> 外型新颖流线，设计简洁可靠，结构合理紧凑，整机稳定性高，适应工作环境强、精度高之特点;
> 本系列绕线机采用ESM研发高性能最新版绕线机软件，触摸屏实时编程，人性化教导操作控制接口，中英文可选性对话，操作简单易学；密码储存功能，防止非相关人员修改程序，效率高，故障少、保养维护方便；
> 本系列机型与自动上料系统，自动焊锡系统，自动检测系统等，可合成自动化生产流水线；
绕制产品：
开关电源变压器、EE变压器、EI变压器、线圈类、电感类、汽车ABS、及特殊产品 。
型号 | E-3512 | E-3510 | E-3508 |
主轴数 | 12 | 10 | 8 |
主轴间距 | 36mm | 36mm | 54mm |
最大骨架外径(宽) | 24mm | 24mm | 38mm |
伺服电机功率(W) | X:400 Y:400 Z:400 主轴:750(标准) | ||
主轴夹具装配内径 | Ф8mm(标准) | ||
主轴转速 | MAX 12000RPM(标准) | ||
控制方式 | ESM多轴CNC运动控制器 | ||
程方式 | 触摸屏 | ||
储存方式 | 直接储存+USB | ||
导针移动范围 | X：100mm Y：100mm Z：60mm | ||
主轴精度 | ±0.1° | ||
移动定位 | 0.01mm | ||
缠脚角度 | 0°、90° | ||
适用线径 | 0.02—0.3mm | 0.02—0.4mm | 0.02—0.5mm |
气压 | 4-6kgf/c㎡ | ||
电压 | AC220V/50HZ(AC110V/60HZ) | ||
总功耗 | 2.2KW | ||
整机净重 | 300KG | ||
机械尺寸 | 1100W*1000L*1400Hmm (不含线架) | ||
装箱尺寸 | 1200W*1200L*1550Hmm | ||
选配装置：
上下料装置（L）、绞线装置（T）、压线装置（Y）、衰减装置（S）、自动切刀装置（Q）。
