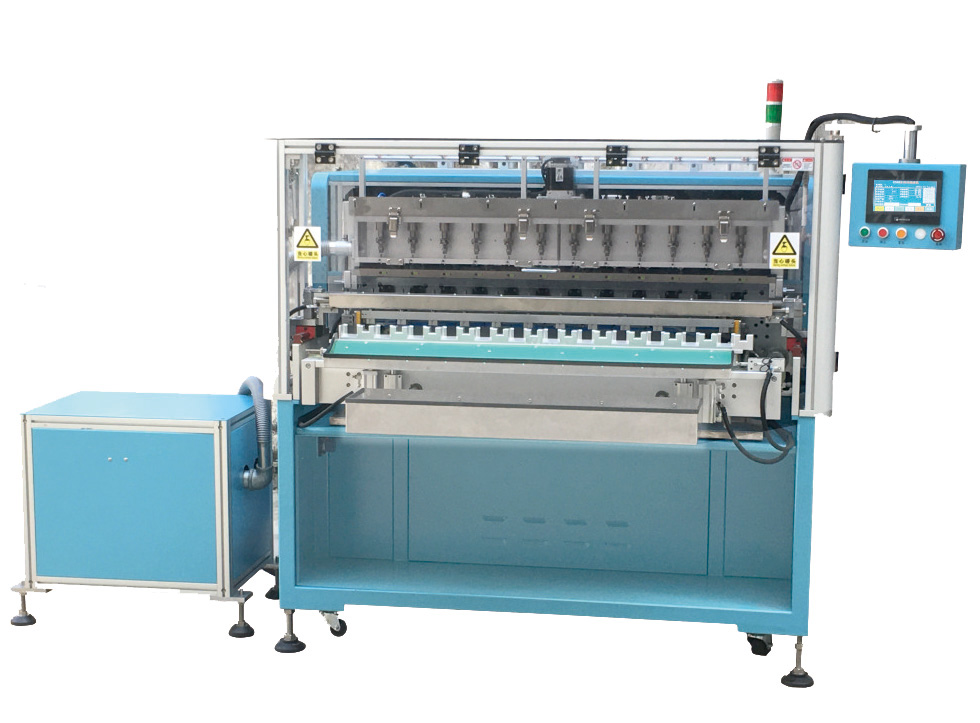

注：本图片仅供参考

大间距十二轴绕线机型号：E-9912 LBCS

服务热线：0769-86860520

查看销售/服务电话

香港总公司：00852-3076 6658
东莞总部：0769-86860520 86860521
苏州分公司：0512-66311291　66587308
浙江办事处：0577-62719852
国际业务部：0086-769-86860522

产品图片

收藏该产品

产品概述
技术参数
可选配置

产品系列：
本机型系列型号: 12轴（E-9912）10轴（E-1210）
产品特点：
> 外型新颖流线，设计简洁可靠，结构合理紧凑，整机稳定性高，适应工作环境强、精度高之特点;
> 本系列绕线机采用ESM研发高性能最新版绕线机软件，触摸屏实时编程，人性化教导操作控制接口，中英文可选性对话，操作简单易学；密码储存功能，防止非相关人员修改程序，效率高，故障少、保养维护方便；
> 本系列机型与自动上料系统，自动焊锡系统，自动检测系统等，可合成自动化生产流水线；

绕制产品：
> 开关电源变压器、EE变压器、EI变压器、线圈类、泵类、阀类、继电器、电机（罩极/家用电器电机）线圈、及特殊产品。

型号	E-9912	E-1210
主轴数	12	10
主轴间距	99mm	120mm
回转直径	95mm	110mm
最大骨架外径(宽)	50mm	56mm
伺服电机功率(W)	X:400 Y:400 Z:400 主轴:2000(标准)	X:400 Y:400 Z:400 主轴:2000(标准)
治具装配内径	Ф12mm(标准)
主轴转速	MAX 6000RPM(标准)		MAX 1500RPM(标准)
控制方式	ESM多轴CNC精密软件控制器
编程方式	触摸屏
储存方式	直接储存+USB Direct storage + USB
导针移动范围	X：100mm Y：100mm Z：60mm
主轴精度	±0.1°
移动定位	0.01mm
缠脚角度	0°、90°
适用线径	0.05—0.6mm		0.1-0.7mm
气压	4-6kgf/c㎡
电压	AC220V/50HZ(AC110V/60HZ)
总功耗	4KW
脱漆皮线径	0.2-0.7mm
整机净重	950KG
机械尺寸	2000W1460L1700Hmm (不含线架)
装箱尺寸	2000W1550L1745Hmm

选配机构：
安全门装置（P)、上下料装置（L）、绞线装置（T)、自动剪刀装置（C)、衰减装置（S)、自动切刀装置（Q）、剥漆皮装置（B)、顶料装置（D）。
